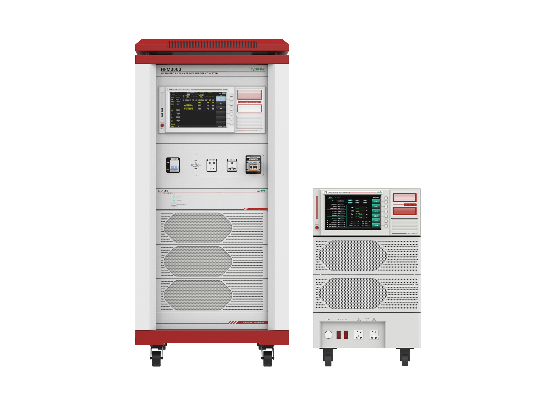

HFM3000 谐波和闪烁测试系统
认证级谐波电流发射、电压波动和闪烁全兼容测试系统 满足最新版IEC 61000-3-2及IEC 61000-3-3标准
典型应用场景
HFM3000谐波和闪烁测试系统是一套认证级谐波和闪烁全兼容的测试系统，包含HFA系列谐波和闪烁分析仪、HFS系列谐波和闪烁测试专用电源及HFMSuite专用分析软件， 符合最新版IEC 61000-3-2、 IEC 61000-3-3、IEC61000-3-11、 IEC61000-3-12和GB 17625.1、GB 17625.2、 GB/T 17625.8. GB/T 17625.7标准， 同时满足最新版IEC 61000-4-7中I级仪器准确度要求和IEC 61000-4-15标准对测量仪器的要求， 实现对被测设备谐波和闪烁全兼容测试及分析并生成详细的测试报告。
主要特点
10.1英寸彩色LCD全触屏操作， 上下位机均可生成测试报告。
18位A/D转换器， 实时数据采集。
测试精度高达0.05%，频响特性好。
供电电压稳定度高，0.2%低谐波失真。
按标准要求自动切换阻抗， 一键完成测试。
测试数据及电压电流时域波形、相位实时显示，PASS/FAIL状态全程监控。
主要技术指标
| HFA系列谐波和闪烁分析仪 | ||||
| 型 号 | HFA-1000 | HFA-3000 | ||
| 最大输入电压 | 600Vrms | |||
| 最大直接输入电流 | 20Arms | |||
| 输入通道数 | 1 | 3 | ||
| 接线方式 | 1P2W | 1P2W/3P3W/3V3A/3P4W | ||
| 测量基本准确度 | 0.05%rdg+0.05%rng | |||
| 电压测量分辨率 | 0.01V | |||
| 电流测量最高分辨率 | 0.1mA | |||
| 功率测量最高分辨率 | 0.1mW | |||
| LIN系列在线阻抗网络(特殊可定制) | ||||
| 型 号 | LIN1020 | LIN3040 | ||
| 相 数 | 单 相 | 三 相 | ||
| 符合标准 | IEC 61000-3-3, IEC 61000-4-15, IEC 60725 | |||
| 相线阻抗 | R=0.24Q, jX=0.15Q@50Hz | |||
| 中线阻抗 | R=0.16Q， jX=0.10Q@50 HZ | |||
| 最大电流 | 20 A | 每相 40 A | ||
| 旁路开关 | HFMSuite软件控制(自动)/面板按键控制(手动) | |||
| HFS系列谐波和闪烁测试专用电源(特殊可定制) | ||||
| 型 号 | HFS-4000 | HFS-6000 | HFS-8000 | HFS-12000 |
| 额定输出 | ||||
| 电 压 | 1V~150V;2V~300V(150V/300V档) | |||
| 最大电流 | 40A/20A | 20A/10A Total:60A/30A | 80A/40A | 40A/20A Total:120A/60A |
| 最大电流对应量程 | 1V~150V;2V~300V(150V/300V档) | |||
| 相 数 | 1φ | 1φ or 3φ | 1φ | 1φ or 3φ |
| 最大功率容量 | 4000VA | 6000VA | 8000VA | 12000VA |
| 最大峰值电流 | 最大电流(RMS)的4倍 | |||
| 频 率 | 50Hz /60Hz | |||
| 电压稳定度 | ≤0.1% | |||
| 频率稳定度 | ≤0.03%读数+0.1HZ | |||
| 电压总失真 | ≤0.2% | |||
| 各次电压谐波 | ≤0.1% | |||
| 保护功能 | 短路、过流、过压、 过功率、过热 | |||
